Teori Transfer Daya Maksimum

Teorema ini menyatakan bahwa :
Transfer daya maksimum terjadi jika nilai resistansi beban sama dengan nilai resistansi sumber, baik dipasang seri dengan sumber tegangan ataupun dipasang paralel dengan sumber arus dan nilai reaktansi sumber adalah negatif dari nilai reaktansi beban.

Daya listrik ditransfer dari satu tempat ke tempat lainnya melalui saluran transmisi. Saluran transmisi meliputi impedansi, oleh sebab itu arus listrik yang mengalir akan menimbulkan rugi daya yang sepanjang saluran. Pada umumnya dikehendaki meminimalkan rugi daya tersebut, sehingga daya yang sampai ke tujuan semaksimal mungkin.
Perhatikan gambar rangkaian yang merupakan suatu model sistem transfer daya maksimum.

ZS adalah impedansi saluran yang sudah ada jadi tetap. Hendak ditentukan beban ZB supaya daya yang diterimanya maksimum. Biarkan ZS = RS+jXS dan ZB = RB+jXB . RS dan XS sudah ada, jadi dianggap tetap, RB dan XB dapat diubah secara bebas. Daya aktif beban adalah :

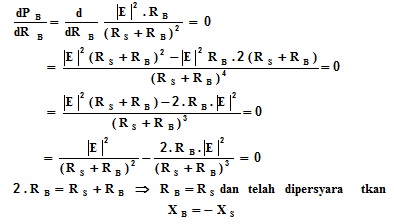

Supaya PB maksimum, penyebut suku terakhir haruslah minimum yaitu salah satu persyaratan haruslah XB = -XS. Persoalan menjadi : maksimumkan PB dengan merubah-rubah RB. Haruslah dipenuhi persyaratan : dPB/dRB = 0.

Jadi persyaratan yang harus dipenuhi supaya daya yang ditransfer maksimum adalah

ZB = ZS*

Yaitu impedansi beban dan impedansi saluran transmisi (termasuk impedansi sumber) saling berkonyugasi.

Karena RB =RS maka rugi daya pada saluran = daya beban atau daya luaran sehingga efisiensi maksimum sistem adalah 50%. Tentu hal ini tidak baik bagi suatu sistem penyaluran daya besar-besaran. Karena itu untuk sistem penyaluran daya besar tidak digunakan prinsip transfer daya maksimum, yang diperlukan adalah supaya rugi rugi daya dan jatuh tegangan pada saluran transmisi seminimal mungkin untuk memenuhi permintaan daya beban yang sudah tertentu. Ini dilakukan dengan jalan meminimalkan impedansi saluran ZS, tentu dengan memperhatikan kriteria biaya dan konstruksi saluran.

Untuk menyalurkan daya tertentu, jalan yang lazim ditempuh ialah menaikkan tegangan saluran transmisi sehingga untuk menyalurkan suatu daya tertentu besar arus turun, sehingga rugi daya turun sebanding dengan kuadrat arus.

Untuk sistem telekomunikasi, besar daya yang ditransferkan relatif kecil, yang penting adalah informasi yang disalurkan dapat diterima dengan jelas. Karena itu prinsip transfer daya maksimum dapat digunakan. Menyamakan impedansi beban (misalnya impedansi penerima telepon) dengan konyugat saluran disebut penyelarasan impedansi (impedance matching).
