Teori Substitusi

Pada teorema ini berlaku bahwa :
Suatu komponen atau elemen pasif yang dilalui oleh sebuah arus yang mengalir (sebesar i) maka pada komponen pasif tersebut dapat digantikan dengan sumber tegangan Vs yang mempunyai nilai yang sama saat arus tersebut melalui komponen pasif tersebut.

Jika pada komponen pasifnya adalah sebuah resistor sebesar R, maka sumber tegangan penggantinya bernilai Vs = i.R dengan tahanan dalam dari sumber tegangan tersebut Sama dengan nol.

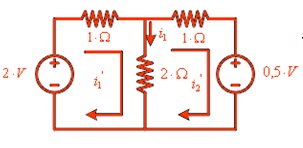

Rangkaian berikut dapat dianalisa dengan teori substitusi untuk menentukan arus yang mengalir pada resistor 2Ω.

Harus diingat bahwa elemen pasif yang dilalui oleh sebuah arus yang mengalir (sebesar i) maka pada elemen pasif tersebut dapat digantikan dengan sumber tegangan Vs yang mempunyai nilai yang sama saat arus tersebut melaluinya. Kemudian untuk mendapatkan hasil akhirnya analisa dapat dilakukan dengan analisis mesh atau arus loop.
